Описание
Блок автоматического управления насосом ТИСКОТРОН предназначен для автоматического управления однофазными насосами мощностью до 3 кВт.
Функциональные возможности
- Основной алгоритм управления по двум порогам давления
- Встроенный датчик тока и защита от перегрузки по току
- Вывод текущих параметров и предупреждений на ЖК-дисплей
- Возможность индивидуальной настройки параметров управления и активации необходимого набора защит
- Защита насоса от работы в режиме «сухого хода», включая защиту по потоку при подключении внешнего датчика расхода*
- Возможность подключения датчиков протечки*
- Режим контроля уровня жидкости в емкости при подключении внешних датчиков*
* Примечание: датчики не входят в комплект поставки и приобретаются отдельно.
Общий вид и дизайн

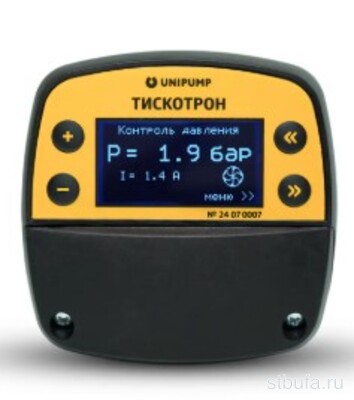

Корпус устройства квадратный, выполнен из ударопрочного чёрного пластика с яркой жёлтой передней панелью, что обеспечивает хорошую видимость. Центральный графический дисплей с подсветкой отображает текущие значения давления и тока, индикатор режима и меню навигации. По бокам экрана расположены четыре круглые кнопки: слева для регулировки параметров, справа для перехода по разделам.
Детали управления
Передняя панель включает дисплей, окружённый жёлтой рамкой с обозначением модели. Кнопки тёмного цвета с символами плюс, минус и стрелками для удобной навигации. Под экраном виден серийный номер, выбитый на корпусе.
Соединители и крепления
Сбоку корпуса размещены герметичные кабельные вводы чёрного цвета с рифлёными гайками для силового и сигнального кабеля. На нижней и боковой частях — монтажные отверстия с винтами и кронштейн с защитным покрытием для фиксации на стене или панели.
Конструкция корпуса
Задняя и боковые стороны имеют закруглённые грани для удобства установки в тесных пространствах насосных станций. Центральный золотистый механизм с резьбой и фланцами предназначен для надёжного соединения с оборудованием, окружён защитными элементами.
