без кронштейнов!!!

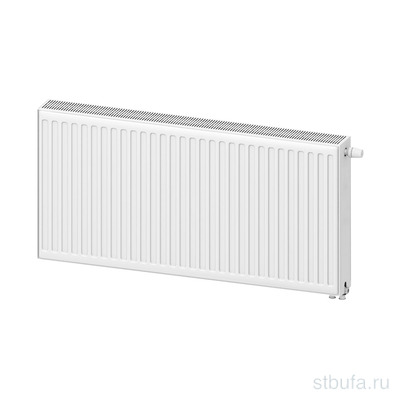

К 22 типу (VC) относятся универсальные радиаторы с нижним подключением. Подключение радиаторов через нижние патрубки позволяет замаскировать трубы отопительной системы и создает лаконичный дизайн. Такой монтаж не только эстетичен: он облегчает уборку помещения, лишние трубы не создают препятствий при расстановке мебели.
Устройство радиаторов 22 типа (VC)
Конструкция радиаторов 22 типа (VC) отражена в их названии:
- первая цифра нумерации – 2 – означает количество панелей с теплоносителем;
- вторая цифра – 2 – означает количество конвекторов;
- название (VC) говорит о возможности нижнего подключения приборов.
Дополнительно радиаторы оснащены верхней воздуховыпускной решеткой, боковыми декоративными панелями, вентильной вставкой для регулирования температуры.
Применение
Радиаторы с двумя панелями и двумя конвекторами компактны и эффективны. Это делает их универсальными, подходящими для помещений любого типа и размеров. Радиаторы 22 типа с нижним подключением идеальны для частных домов и коттеджей, также подходят для отопления многоквартирных домов, офисных, административных и общественных помещений.
Размерный ряд радиаторов TM Valfex: высота 300, 500 мм, длина от 400 до 3000 мм с шагом 100 мм.
Радиаторы производятся без приваренных элементов крепления Click/Universal, что позволяет использовать радиаторы как для подключения слева, так и справа, а также повысить эстетическую привлекательность радиаторов при использовании совместно с напольным креплением.
Технические характеристики:
- максимальное рабочее давление 1,0 МПа;
- испытательное давление 1,5 МПа;
- максимальная температура теплоносителя 120°С.
Не рекомендуется сливать теплоноситель из стальных радиаторов на срок более 15 дней.
Комплектация
В комплект поставки радиаторов типа 22 (VC) входят:
- радиатор - 1 шт.;
- кронштейн для радиаторов высотой от 300 мм - 2 шт. - для радиаторов длиной от 400 мм до 1600 мм, 3 шт. - для радиаторов длиной от 1700 мм до 3000 мм;
- кран Маевского - 1 шт.;
- заглушка - 1 шт.;
- крепления для кронштейнов - 4 шт. (дюбель-шуруп) для радиаторов длиной от 400 мм до 1600 мм, 6 шт. (дюбель-шуруп) для радиаторов длиной от 1700 мм до 3000 мм;
- упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
- паспорт изделия.
Гарантийный срок службы радиаторов TM Valfex – 10 лет.
- Назначение: для использования в отопительных системах жилых, общественных и промышленных зданий
- Изготовлено по ГОСТ 31311-2022
- Тип подключения: нижнее универсальное
- Вариант исполнения: стандартное
- Рабочее давление, бар: 10
- Испытательное давление, бар: 15
- Максимальная температура теплоносителя, ºС: 120
- Межосевое расстояние, мм: 50
- Цвет: белый
